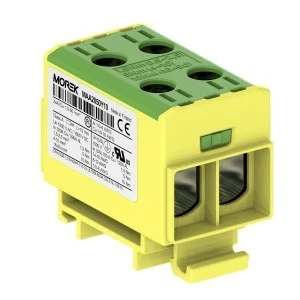

Złączka OTL50‑2 kolor żółto‑zielony 2xAl/Cu 1,5‑50mm2 1000V AC / 1500V DC Zacisk uniwersalny MAA2050Y10

Złączka OTL50-2 kolor żółto-zielony 2xAl/Cu 1,5-50mm2 1000V AC / 1500V DC Zacisk uniwersalny MAA2050Y10

Złączka OTL50-2 to jednopoziomowy zacisk uniwersalny przeznaczony do łączenia przewodów aluminiowych i miedzianych o przekrojach 1,5–50 mm²; zaprojektowana do zastosowań wymagających klasycznego połączenia śrubowego i pracy w układach prądu przemiennego oraz stałego.

Cechy techniczne

• Zakres przekrojów przewodów: 1,5–50 mm² (jednodrutowe i linkowe bez tulejek).
• Obsługa przewodów: Al / Cu (połączenie śrubowe, boczne).
• Napięcie znamionowe: 1000 V AC / 1500 V DC.
• Prąd znamionowy: 320 A (miedź); 290 A (aluminium).
• Momenty dokręcania śrub: 1,5 Nm (1,5–2,5 mm²), 5 Nm (4–10 mm²), 10 Nm (16–50 mm²).
• Liczba poziomów / zacisków: 1 poziom, 4 zaciski na poziom; wewnętrzne piętra zmostkowane.
• Materiał elementu przewodzącego: tlenek aluminium; materiał izolacyjny: tworzywo termoplastyczne PA66.
• Klasa palności materiału izolacyjnego: UL94 V0; maksymalna temperatura pracy: do 80 °C.
• Wymiary: szer. 30 mm, dł. 49 mm, wys. przy najniższym sposobie montażu 43 mm; masa ok. 90 g.
• Stopień ochrony: IP20; pozycja połączenia: boczna; wymagane połączenie śrubowe.
• Wymagana płytka zamykająca: nie (możliwy montaż bez dodatkowej płytki zamykającej).

Zastosowanie

• Rozdzielnice niskiego napięcia – łączenia przewodów głównych i ochronnych.
• Instalacje fotowoltaiczne i systemy DC do 1500 V DC (połączenia przewodów stałoprądowych).
• Aplikacje przemysłowe wymagające łączenia przewodów Al/Cu o dużych przekrojach (1,5–50 mm²).
• Systemy uziemienia i przewody ochronne (kolor żółto‑zielony wskazuje zastosowanie jako złączka ochronna/PE).
• Montaż w szafach sterowniczych i obudowach bez konieczności stosowania dodatkowej płytki zamykającej.
