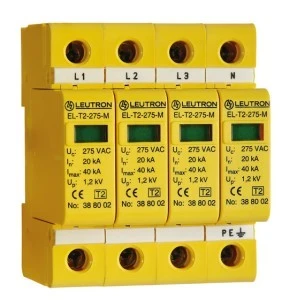

Ogranicznik przepięć Typ T2 20kA TNS EL-T2/4+0-275-FM 388 102
Ogranicznik przepięć EL-T2/4+0-275-FM to urządzenie typu 2 przeznaczone do ochrony trójfazowych instalacji w układzie TN-S. Montowany na szynie DIN, stosowany w rozdzielnicach do zabezpieczania instalacji zasilających przed przepięciami przejściowymi.
Cechy techniczne
- Typ: ogranicznik przepięć Typ 2 (EL-T2/4+0-275-FM) dla sieci TN-S
- Znamionowe napięcie AC (Un): 230 V
- Maksymalne napięcie trwałej pracy (Uc): 275 V AC
- Maksymalny prąd wyładowczy (Imax): 40 kA
- Poziom ochrony (Up): 1,2 kV
- Szerokość montażowa: 4 moduły (4 TE)
- Montaż: na szynie DIN
- Obudowa: termoplastyczna, stopień ochrony IP20
- Zakres temperatur pracy: -40 °C do +80 °C
- Sygnalizacja: optyczna sygnalizacja zadziałania oraz zdalny styk sygnalizacyjny
- Odporności: odporność na wibracje i udary mechaniczne
- Przekrój przewodu przyłączanego (elastyczny): 1,5–25 mm2
- Przekrój przewodu przyłączanego (sztywny): 1,5–35 mm2
Zastosowanie produktu
- Ochrona obwodów w trójfazowych rozdzielnicach TN-S w budynkach komercyjnych i przemysłowych
- Instalacje zasilające urządzenia sterujące i automatykę, gdzie wymagane jest szybkie odprowadzenie przepięć typu 2
- Wbudowanie w panele dystrybucyjne i stanowiska rozdzielcze z montażem na szynie DIN
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak jest sygnalizowane zadziałanie ogranicznika?
Zadziałanie jest widoczne na urządzeniu przez optyczny wskaźnik, a jednocześnie aktywuje się zdalny styk sygnalizacyjny przeznaczony do podłączenia do systemu nadzoru rozdzielnicy lub sygnalizacji alarmowej.
- Jakie przekroje przewodów można podłączyć i ile miejsca zajmuje ogranicznik na szynie?
Do zacisków można przyłączyć przewody elastyczne o przekroju 1,5–25 mm2 oraz przewody sztywne o przekroju 1,5–35 mm2. Szerokość montażowa urządzenia to 4 moduły (4 TE), montaż przewidziano na szynie DIN.
