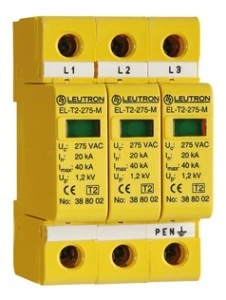

Ogranicznik przepięć Typ T2 20kA TNC EL-T2/3+0-275-FM 388 130
Ogranicznik przepięć EL-T2/3+0-275-FM firmy Leutron to modułowy ogranicznik typu 2 przeznaczony do ochrony trójfazowych sieci TN‑C (TNC). Urządzenie montowane na szynie 35 mm zapewnia lokalną (optyczną) i zdalną sygnalizację stanu ochrony.
Cechy techniczne
- Typ: ogranicznik przepięć Typ 2, model EL-T2/3+0-275-FM (Leutron), nr katalogowy 38 81 30
- Przeznaczenie sieci: trójfazowe TN‑C (TNC)
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy (Uc): 275 V AC
- Maksymalny prąd wyładowczy (Imax): 40 kA (dane producenta)
- Poziom ochrony (Up): 1,2 kV
- Sygnalizacja: optyczna informacja o stanie na urządzeniu oraz styk do zdalnej sygnalizacji
- Montaż: szyna DIN 35 mm, rozmiar 3 moduły
- Przyłącza przewodów: elastyczny 1,5–25 mm2; sztywny 1,5–35 mm2
- Środowisko pracy: temperatura od -40 do +80 °C; obudowa IP20
- Zgodność i wytrzymałość: testowany zgodnie z IEC 61643-11 / EN 61643-11; odporność na wibracje i udary mechaniczne
Zastosowanie produktu
- Ochrona instalacji i urządzeń końcowych w rozdzielnicach głównych i podrozdzielniach trójfazowych sieci TN‑C w obiektach przemysłowych, handlowych i użyteczności publicznej
- Ochrona przed przepięciami atmosferycznymi i przepięciami łączeniowymi w liniach zasilających
- Integracja z systemami nadzoru instalacji za pośrednictwem styku do zdalnej sygnalizacji
- Stosowanie jako element koordynowanego systemu ochrony przepięciowej w rozdziale TN‑C
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie są parametry styku do zdalnej sygnalizacji?
Ogranicznik posiada styk do zdalnej sygnalizacji oraz optyczną sygnalizację na urządzeniu. W dostarczonych materiałach nie podano szczegółowych parametrów elektrycznych styku (napięcie/prąd przełączalny) — w celu doboru i prawidłowego podłączenia należy sprawdzić kartę katalogową producenta Leutron lub skontaktować się z dystrybutorem RST Sp. z o.o.
