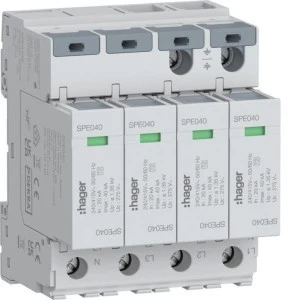

Ogranicznik przepięć SPD T2 4P 4+0 TN-S In=20kA Up1,35kV SPE440S
Ogranicznik przepięć SPE440S to urządzenie klasy Typ 2 przeznaczone do ochrony instalacji w sieciach TN‑S (4P, 4+0) przed przepięciami atmosferycznymi i przejściowymi. Stosowany w rozdzielnicach głównych i podrozdzielnicach do zabezpieczenia urządzeń w instalacjach 230/400 V AC.
Cechy techniczne
- Typ: Ogranicznik przepięć Typ 2 (SPD T2), model SPE440S.
- System: przeznaczony do sieci TN‑S, konfiguracja 4P (L1-L2-L3-N).
- Znamionowy prąd wyładowczy (8/20) In: 20 kA; maksymalny prąd rozładowczy Imax: 40 kA.
- Poziom ochrony Up L‑N: 1,35 kV; Up N‑PE: 1,5 kV.
- Maksymalne napięcie trwałej pracy (Uc): 275 V AC; znamionowe napięcie systemowe: 240–415 V.
- Montaż: szyna montażowa DIN 35 mm; rozmiar: 4 moduły.
- Wskaźnik zadziałania: optyczny; brak styku do zdalnej sygnalizacji.
- Brak zintegrowanego dobezpieczenia; wymagane dopasowanie zabezpieczeń w instalacji.
- Maksymalny przekrój przewodu: 50 mm² (sztywny), 35 mm² (elastyczny).
- Temperatura pracy: -40 °C do 85 °C.
- Wymiary (H × W × D): 96,6 × 71,2 × 71,5 mm.
- Normy i zgodność: IEC 61643 Typ 2; zgodność z RoHS i REACh.
Zastosowanie produktu
- Ochrona instalacji elektrycznych w budynkach mieszkalnych, biurowych i obiektach przemysłowych na poziomie rozdzielnicy głównej i podrozdzielnic.
- Zabezpieczenie urządzeń w instalacjach trójfazowych 230/400 V (sieć TN‑S) przed przepięciami indukowanymi i przełącznikowymi.
- Montaż w rozdzielnicach na szynie DIN 35 mm jako element systemu ochrony przeciwprzepięciowej (SPD Typ 2).
- Nieprzeznaczony do bezpośredniego stosowania w obwodach fotowoltaicznych (maks. napięcie PV: 0 V).
