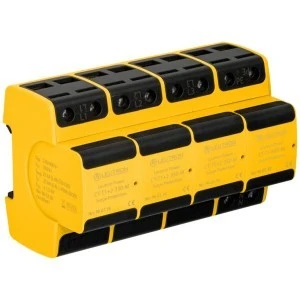

Ogranicznik przepięć Leutron Typ T1+T2 CT‑T1+2/3+1‑350-FM 960 001
Ogranicznik przepięć Leutron CT‑T1+2/3+1‑350‑FM 96 00 01 to urządzenie klasy 1+2 przeznaczone do ochrony obwodów zasilania AC w instalacjach trójfazowych (TT i TN‑S). Zapewnia niski napięciowy poziom ochrony (<1,5 kV) przy dużej zdolności rozładowczej, z sygnalizacją optyczną i stykiem zdalnym.
Cechy techniczne
- Klasa ochrony: Typ 1+2 (SPD do zastosowania na przyłączach i w rozdzielnicach głównych)
- Znamionowe napięcie AC: 230/400 V (sieci trójfazowe)
- Maksymalne napięcie trwałej pracy AC (Uc): 350 V
- Poziom ochrony (Up / Uc): 1,5 kV
- Prąd udarowy (10/350): 25 kA
- Zakres temperatur pracy: -40 °C do +80 °C
- Sygnalizacja: optyczna sygnalizacja uszkodzenia na urządzeniu oraz styk sygnalizacji zdalnej
- Montaż: na szynie DIN (rozłączalny montaż w rozdzielnicy)
- Dopuszczalne przekroje przewodów: przewód elastyczny z końcówką tulejkową 10–50 mm²; przewód sztywny (jednodrutowy/wielodrutowy) 10–35 mm²
- Maksymalny prąd zabezpieczeń (zalecany punkt koordynacji z zabezpieczeniem): do 250 A
- Numer katalogowy producenta/dystrybutora: 96 00 01
Zastosowanie produktu
- Ochrona głównych obwodów zasilania w instalacjach trójfazowych TT i TN‑S (wejścia do budynków, główne rozdzielnice)
- Zastosowanie w rozdzielnicach przemysłowych, komercyjnych i budynków mieszkalnych tam, gdzie wymagane jest zabezpieczenie typu 1+2
- Koordynacja z zabezpieczeniami nadmiarowoprądowymi do 250 A w celu ograniczenia skutków udarów piorunowych i przepięć przełączeniowych
- Integracja z systemami monitoringu stanu instalacji dzięki stykowi sygnalizacji zdalnej oraz lokalnej optycznej sygnalizacji uszkodzenia
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jaki maksymalny prąd zabezpieczenia można stosować z tym ogranicznikiem?
Ogranicznik jest przewidziany do pracy w układzie z zabezpieczeniem wstępnym o wartości do 250 A; zabezpieczenie wstępne powinno być dobrane zgodnie z projektem instalacji.
- W jaki sposób można monitorować stan urządzenia zdalnie?
Urządzenie ma optyczną sygnalizację stanu na obudowie oraz styk sygnalizacji zdalnej, który umożliwia przesłanie informacji o zadziałaniu/awarii do systemu nadrzędnego lub modułu monitoringu.
