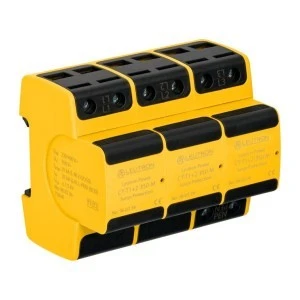

Ogranicznik przepięć Leutron Typ T1 + T2 25/75kA TNC CT-T1+2/3+0-350-FM 960 003
Ogranicznik przepięć modułowy Typ 1+2 przeznaczony do trójfazowych sieci TNC, stosowany jako ochrona główna wejścia zasilania AC. Urządzenie umożliwia odprowadzenie prądu piorunowego przy zachowaniu niskiego poziomu ochrony i integrację sygnalizacji lokalnej oraz zdalnej.
Cechy techniczne
- Klasa ochronności: Typ 1+2, przeznaczony do współpracy jako ochrona główna w rozdzielnicach.
- Napięcie znamionowe: 230/400 V AC; maksymalne napięcie trwałej pracy AC: 350 V.
- Poziom ochrony (Up): 1,5 kV.
- Prąd udarowy (10/350): 25 kA; producent deklaruje zdolność rozładowczą do 75 kA dla przebiegów piorunowych (zgodnie z dokumentacją produktu).
- Montaż: modułowy na szynie 35 mm DIN; szerokość montażowa: 113,5 mm (6 modułów).
- Materiał obudowy: tworzywo termoplastyczne; konstrukcja umożliwia wymianę modułów.
- Sygnalizacja: optyczna sygnalizacja uszkodzenia na urządzeniu oraz styk sygnalizacji zdalnej do integracji z systemami nadzoru.
- Obsługiwane przekroje przewodów: przewód elastyczny z końcówką tulejkową 10–50 mm2; przewód sztywny (jednodrutowy/wielodrutowy) 10–35 mm2.
- Numer katalogowy: 96 00 03. Producent: Leutron GmbH (Niemcy). Dystrybutor: RST sp. z o.o., Białystok.
Zastosowanie produktu
- Ochrona głównego wejścia zasilania w budynkach mieszkalnych wielorodzinnych, obiektach użyteczności publicznej oraz zakładach przemysłowych.
- Stosowany w rozdzielnicach trójfazowych TNC jako etap ochrony Typ 1+2 w koordynowanej instalacji ochrony przepięciowej.
- Integracja z systemami nadzoru i BMS poprzez styk sygnalizacji zdalnej; optyczna sygnalizacja ułatwia eksploatację i przeglądy.
- Instalacja na szynie 35 mm w centralach energetycznych, szafach rozdzielczych i punktach wejścia linii zewnętrznych.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Ile miejsca zajmuje na szynie DIN?
Ogranicznik zajmuje 113,5 mm szerokości montażowej, odpowiada 6 modułom na szynie 35 mm.
- Do czego służy styk sygnalizacji zdalnej?
Styk sygnalizacji zdalnej umożliwia przesłanie informacji o zadziałaniu ogranicznika do systemu nadzoru lub BMS, co pozwala na szybką identyfikację uszkodzenia i planowanie wymiany modułu.
