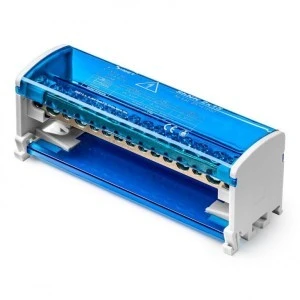

Dwubiegunowy modułowy blok rozdzielczy 2x(11x6mm2 2x25mm2 2x35mm2 ) na szynę TS35 ShNK 2x15 85141002
Dwubiegunowy modułowy blok rozdzielczy ShNK 2x15 (kod 85141002) służy do rozdziału i łączenia przewodów w rozdzielnicach montowanych na szynie TS35. Produkt przeznaczony jest do instalacji o napięciu znamionowym 500 V AC i prądzie znamionowym 125 A.
Cechy techniczne
- Liczba biegunów: 2
- Konfiguracja podłączeń: 2×(11×6 mm², 2×25 mm², 2×35 mm²)
- Łączna liczba podłączeń: 30
- Prąd znamionowy: 125 A
- Napięcie znamionowe: 500 V AC
- Wymiary (S×W×G): 133 × 51 × 41 mm
- Montaż: na szynie DIN TS35
- Stopień ochrony: IP20
- Temperatura pracy: od -25 °C do +40 °C
- Dopuszczalna wilgotność: ? 90 %
- Osłona izolacyjna przed dotykiem: Tak
Zastosowanie produktu
- Rozdział i łączenie przewodów zasilających w rozdzielnicach przemysłowych i budynkowych.
- Tworzenie punktów rozdziału faz i pętli zasilających przy prądach do 125 A.
- Montaż w szafach sterowniczych i rozdzielniach na szynie TS35.
- Podłączanie przewodów i linek o przekrojach 6 mm², 25 mm² i 35 mm² zgodnie z konfiguracją zacisków.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy moduł można stosować na zewnątrz lub w miejscach narażonych na bezpośrednie działanie wilgoci?
Nie — blok ma stopień ochrony IP20, pracuje w zakresie -25 °C ÷ +40 °C i przy wilgotności ?90 %. W związku z tym należy montować go wewnątrz szaf i obudów zapewniających ochronę przed wilgocią i warunkami atmosferycznymi.
