Blok listew rozdzielczych 4‑biegunowy 125A EBR 4‑11/125 R33RA‑02020200201

Blok listew rozdzielczych 4-biegunowy 125A EBR 4-11/125 R33RA-02020200201

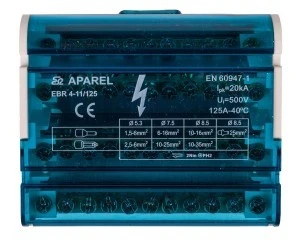

Blok listew rozdzielczych 4-biegunowy 125A EBR 4-11/125 R33RA-02020200201 to modułowy rozdzielacz prądu o znamionowym prądzie 125 A, przeznaczony do montażu na szynie DIN (TSE) lub bezpośrednio na płaskiej powierzchni. Służy do rozdziału potencjałów i łączenia przewodów w rozdzielnicach oraz szafach sterowniczych.

Cechy techniczne

• Typ: blok listew rozdzielczych 4-biegunowy, model EBR 4-11/125, znamionowy prąd 125 A
• Montaż: szyna DIN (TSE) lub mocowanie śrubowe na płaskiej powierzchni
• Zaciski: mosiężne, gwintowe; połączenie śrubowe umożliwiające bezpośrednie podłączenie przewodów
• Liczba biegunów: 4
• Liczba podłączeń wg przekrojów: 7 dla przewodów <6 mm²; 0 dla 10 mm²; 0 dla 16 mm²; 2 dla 25 mm²; 2 dla >25 mm²; łączna liczba podłączeń: 44
• Wymiary: szerokość 100 mm, wysokość 48 mm, głębokość 88 mm
• Obudowa: izolacyjna z tworzywa, pokrywa zdejmowalna; konstrukcja modułowa umożliwiająca łączenie segmentów
• Rodzaj połączenia: śrubowy, umożliwiający trwałe i pewne połączenia przewodów miedzianych

Zastosowanie

• Rozdzielnice i szafy sterownicze w instalacjach przemysłowych i budynkowych
• Punkty rozdziału potencjałów oraz łączenia głównych przewodów zasilających
• Montaż w panelach sterowniczych, listwach zasilających i układach dystrybucji energii
• Tworzenie punktów pomiarowych i rozgałęzień w instalacjach maszynowych
• Montaż na szynie DIN lub bezpośrednio na płycie montażowej w szafach rozdzielczych
