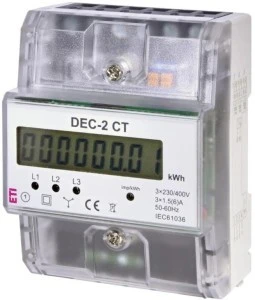

Wskaźnik zużycia energii 3-fazowy 400V DEC-2CT 004804060
DEC-2CT to elektroniczny trójfazowy licznik energii elektrycznej przeznaczony do pomiaru półpośredniego z wykorzystaniem przekładników prądowych/5 A. Programowana przekładnia umożliwia współpracę z przekładnikami o prądzie pierwotnym od 5 do 6000 A.
Rejestruje czynną energię elektryczną pobieraną przez instalację i prezentuje jej rzeczywistą wartość po uwzględnieniu zaprogramowanej przekładni prądowej. Jest licznikiem jednotaryfowym .
Licznik sprawdzi się w instalacjach, w których bezpośredni pomiar dużych prądów nie jest możliwy.
Zastosowanie
DEC-2CT jest przeznaczony do pomiaru zużycia energii w trójfazowych instalacjach o większych prądach, między innymi w:
- rozdzielnicach głównych i przemysłowych,
- instalacjach zasilających maszyny i linie technologiczne,
- obiektach produkcyjnych, magazynowych i komercyjnych,
- instalacjach wymagających podlicznika energii,
- obwodach, w których pomiar realizowany jest za pomocą przekładników prądowych,
- systemach monitorowania i rejestracji zużycia energii.
Zakres prądu całego układu pomiarowego wynika z wartości prądu pierwotnego zastosowanych przekładników
Wyjście impulsowe S0
Wbudowane wyjście impulsowe S0 umożliwia przekazywanie informacji o pobranej energii do kompatybilnego systemu zewnętrznego. Wyjście pracuje w technologii otwartego kolektora, przy maksymalnym napięciu 27 V DC i prądzie 27 mA.
Bazowa stała dla prądu wtórnego 5 A wynosi 12 000 imp/kWh. Przy zastosowaniu przekładnika wartość rzeczywista zależy od jego przekładni i jest obliczana według:
(12 000 × 5) / Ip
Przykładowo dla przekładnika 100/5 A otrzymujemy 600 imp/kWh.
Korzyści dla montera i instalatora
- programowany zakres przekładni 5–6000 A umożliwia wykorzystanie jednego typu licznika w instalacjach o bardzo różnych prądach,
- współpraca ze standardowymi przekładnikami o prądzie wtórnym 5 A ułatwia dobór elementów układu pomiarowego,
- gotowe wartości przekładni zapisane w pamięci upraszczają konfigurację,
- sygnalizacja L1, L2 i L3 pomaga sprawdzić działanie układu po uruchomieniu,
- możliwość plombowania osłon zacisków i nastawy przekładni zabezpiecza konfigurację przed niepożądaną ingerencją,
- standardowy montaż na szynie TH35 ułatwia zabudowę w rozdzielnicy.
Korzyści dla użytkownika
- bezpośredni odczyt rzeczywistego zużycia energii bez potrzeby ręcznego mnożenia wskazań przez przekładnię,
- możliwość monitorowania dużych obciążeń, których nie można mierzyć standardowym licznikiem bezpośrednim,
- czytelny wyświetlacz LCD ułatwia kontrolę zużycia energii,
- indywidualny numer fabryczny pozwala jednoznacznie zidentyfikować urządzenie,
- możliwość integracji z systemem rejestracji danych poprzez wyjście impulsowe.
