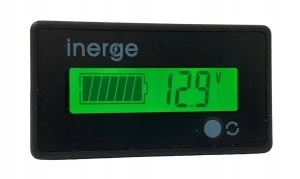

Tester TAC-DC-CA-01 to wskaźnik pokazujący poziom naładowania akumulatora oraz napięcie ogniw. Obsługuje zarówno konstrukcje kwasowo-ołowiowe, jak i pakiety litowe łączone szeregowo.
Jeden miernik do kilku napięć — dlaczego trzeba go zaprogramować
Urządzenie nie rozpoznaje samoczynnie, do czego zostało podłączone, i jest to ograniczenie wynikające wprost z fizyki, a nie z oszczędności konstruktora.
Napięcie nie mówi jednoznacznie o stanie
Bank czterech ogniw kwasowo-ołowiowych 12 V połączonych szeregowo daje 48 V. Pakiet trzynastu ogniw litowych może dać napięcie zbliżone. Miernik widzi tę samą wartość, ale w każdym przypadku oznacza ona zupełnie inny stan naładowania — bo charakterystyki rozładowania obu chemii są różne.
Chemia kwasowo-ołowiowa ma napięcie opadające w miarę rozładowania w sposób w miarę równomierny. Ogniwa litowo-żelazowo-fosforanowe mają natomiast charakterystykę bardzo płaską: przez większość zakresu napięcie niemal się nie zmienia. Ten sam odczyt oznacza więc co innego.
Konsekwencja praktyczna
Po zaprogramowaniu miernik przelicza mierzone napięcie według właściwej charakterystyki i pokazuje sensowny procent naładowania. Bez tego kroku wskazania będą mylące — i to w sposób niebezpieczny, bo pakiet litowy pokaże „pełny" niemal do samego końca.
Parametry, które mają tu znaczenie
- Obsługa napięć 12, 24, 36 i 48 V dla ogniw kwasowo-ołowiowych.
- Obsługa pakietów litowych połączonych szeregowo.
- Odczyt poziomu naładowania i napięcia.
Zakres zastosowań
- Akumulatory kwasowo-ołowiowe — 12, 24, 36 oraz 48 V, czyli pojedyncze ogniwa i banki szeregowe.
- Pakiety litowe łączone szeregowo — od 3 do 15 ogniw.
To czyni z niego rozwiązanie uniwersalne dla instalacji mieszanych: jednym urządzeniem sprawdzisz bank AGM w systemie podtrzymania i pakiet litowy w pojeździe czy instalacji wyspowej.
Gdzie zamontować
Wskaźnik ma sens tam, gdzie się na niego patrzy — na panelu, przy rozdzielnicy, w zasięgu wzroku. To przewaga nad wskaźnikami wbudowanymi w obudowę akumulatora, które wymagają dostania się do ogniwa schowanego pod podłogą, w skrzyni albo w zabudowie.
Uwaga do danych producenta
W oryginalnej specyfikacji napięcia ogniw litowych — 3,2 V i 3,7 V — przypisano do chemii odwrotnie, niż wynika to z ich rzeczywistych parametrów. Podajemy same wartości bez przypisania, a przy programowaniu miernika kieruj się dokumentacją swojego pakietu. W razie wątpliwości napisz do nas.
Typowe zastosowania
- kontrola banku akumulatorów w instalacji wyspowej,
- monitorowanie zestawu w pojeździe kempingowym,
- diagnostyka przy pracach serwisowych,
- instalacje, których napięcie może zostać w przyszłości zmienione.
Zanim zamówisz
- Sprawdź, jakiej technologii są Twoje ogniwa – od tego zależy interpretacja wskazań.
- Zaplanuj miejsce montażu z widocznym wyświetlaczem.
- Zweryfikuj napięcie banku względem obsługiwanych zakresów.
- Potwierdź w instrukcji nastawy dla konkretnego typu akumulatora.
Najczęstsze pytania
Dlaczego jeden miernik obsługuje kilka napięć?
Bo instalacje bywają rozbudowywane – bank 12 V zamienia się z czasem w 24 lub 48 V. Miernik o szerokim zakresie nie wymaga wtedy wymiany. Warunkiem jest jednak ustawienie właściwego trybu, bo poziom naładowania odczytuje się z napięcia inaczej dla każdego napięcia znamionowego.
Czy wskazanie procentowe jest wiarygodne?
Dla ogniw kwasowo-ołowiowych – w przybliżeniu tak, bo ich napięcie wyraźnie zmienia się w trakcie rozładowania. Przy chemii litowej charakterystyka jest znacznie bardziej płaska, więc szacowanie z samego napięcia jest z natury mniej dokładne.
