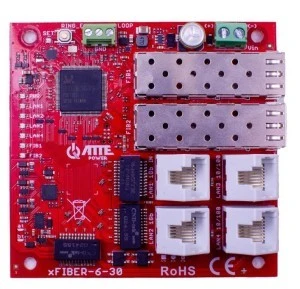

xFIBER-6-30-OF to 4 portowy switch PoE posiadający dwa porty SFP. Urządzenie umożliwia zasilenie 3 kamer IP PoE z równoległym przejściem na medium światłowodowe.
Głównym zastosowaniem jest tworzenie punktów dystrybucyjnych do zasilania kamer IP w rozległych instalacjach światłowodowych. Dwa porty SFP zapewniają możliwość jednoczesnego wejścia oraz wyjścia światłowodem (topologia RING).
xFIBER-6-30-OF to switch PoE posiadający 1 port RJ45 wejściowy PoE IN (10/100/1000Mbps) i 3 porty RJ45 wyjściowe (jeden port 10/100/1000 Mbps, dwa porty 10/100Mbps) pracujące w standardzie 802.3af/at. Urządzenie posiada dwa porty SFP 100/1000Mbps.
Moduł można zasilać na dwa sposoby. Podstawowym sposobem zasilania jest użycie zewnętrznego zasilacza o napięciu w zakresie 30 - 58 V poprzez złącze Vin. (Uwaga! Jeżeli na wyjściu potrzebne jest PoE, należy zasilić moduł napięciem >44 V).
Urządzenie może być również zasilane za pomocą PoE poprzez port LAN1 PoE IN . Maksymalna moc na wejściu to 90W w standardzie 802.3bt typ 4 . Diody AT oraz BT informują, w którym standardzie moduł zestawił się z urządzeniem zasilającym.
Urządzenie ma możliwość pracy w topologii pierścienia. xFIBER-6-30-OF jest fabrycznie ustawiony w trybie "slave".
Aby RING działał poprawnie (bez zapętlenia danych) jest potrzebny jeden moduł w trybie "master", który będzie zarządzał danymi na portach SFP.
W celu zmiany trybu pracy na xFIBER-6-30-OF należy przytrzymać przycisk „SET” przez około 3 sekundy aż dioda obok zacznie migać, następnie pojedynczym kliknięciem zmieniamy tryb i zatwierdzamy ponownym przytrzymaniem przycisku przez 3 sekundy. W trybie „master” dioda SET powinna świecić się na niebiesko.
xFIBER-6-30-OF automatycznie wykrywa zapętlenie portów RJ45. Jeżeli moduł wykryje zapętlenie na danych portach, od razu je odłączy, o czym poinformują nas diody LAN 1 ... LAN 4, które zaświecą się na czerwono.
Wyjście techniczne (open-collector) sygnalizuje:
LOOP - zapętlenie na portach RJ45
RING_F - poprawne połączenie topologii Ring (sygnalizowane jedynie na urządzeniu w trybie "master")
Wyjście RING_F pozwala na określenie czy pętla światłowodowa została przerwana. Stan wysoki na wyjściu pojawia się w momencie kiedy transmisja światłowodowa jest poprawna, natomiast stan niski występuje, gdy RING jest przerwany.
Wyjście techniczne możemy połączyć z centralą alarmową lub sterownikiem, które mają możliwość współpracy z wyjściem open-collector.
Najważniejsze cechy i funkcje:
możliwość zasilania 3 odbiorników PoE 802.3af/at
dwa porty SFP
możliwość pracy w RING
wykrywanie i odłączanie zapętlonych portów
szeroki zakres napięcia wejściowego 30 - 58 V
wyraźna sygnalizacja trybu pracy
wyjście techniczne sygnalizujące zapętlenie portów
łatwa oraz szybka konfiguracja trybów pracy za pomocą przycisku SET
możliwość zasilenia modułu za pomocą PoE
kompaktowy rozmiar modułu
