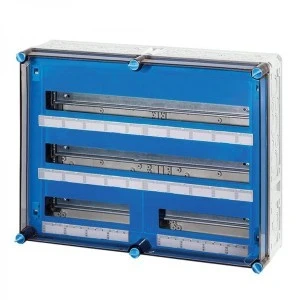

Skrzynka modułowa Mi, IP 65, wlk.6 - 2x28+2x12 modułów, z zaciskami Fixconnect Mi 1684 20001319
Skrzynka modułowa Mi 1684 20001319 przeznaczona do montażu aparatów modułowych; konstrukcja umożliwia montaż kombinacji modułów 2x28 + 2x12 oraz integrację zacisków bezśrubowych FIXCONNECT® dla przewodów PE i N. Produkt dedykowany do rozdzielnic modułowych w zastosowaniach przemysłowych i budynkowych wymagających ochrony przed czynnikami zewnętrznymi.
Cechy techniczne
- Konstrukcja modułowa: konfiguracja 2x28 + 2x12 modułów, przygotowana do montażu aparatów DIN.
- Zaciski: FIXCONNECT® bezśrubowe dla PE i N; łącznie 24 punkty zaciskowe wtykowe oraz 6 zacisków śrubowych (różne maksymalne przekroje przewodów zgodnie z dokumentacją producenta).
- Parametry izolacji i prądu: napięcie znamionowe izolacji Ui = 690 V (AC) / Ui = 1000 V (DC); prąd znamionowy 75 A; klasa ochrony II.
- Stopień ochrony i wytrzymałość mechaniczna: IP65 (ochrona przed pyłem i strumieniami wody), IK08 (odporność na uderzenia).
- Materiał obudowy: poliwęglan odporny na promieniowanie UV, bez halogenów i bez silikonów.
- Warunki pracy: temperatura otoczenia od -5 °C do +40 °C; maksymalna wilgotność 50%.
- Wymiary zewnętrzne: wysokość 450 mm, szerokość 600 mm, głębokość 170 mm.
- Wyposażenie montażowe: dostępna szyna DIN do montażu aparatów modułowych.
- Zgodność konstrukcyjna ze standardami technicznymi dotyczącymi rozdzielnic niskonapięciowych (zgodność z wymaganiami norm dotyczącymi obudów modułowych).
Zastosowanie produktu
- Rozdzielnice modułowe w instalacjach budynków mieszkalnych i użyteczności publicznej — montaż aparatów ochronnych i pomiarowych na szynie DIN.
- Instalacje przemysłowe i strefy zewnętrzne wymagające stopnia ochrony IP65 (np. przyłącza maszyn, punkty rozdziału w halach produkcyjnych z ograniczoną ekspozycją na wilgoć).
- Punkty rozdziału i łączenia przewodów z wykorzystaniem zacisków FIXCONNECT® dla przewodów PE i N oraz montaż dodatkowych modułowych aparatów zabezpieczających.
