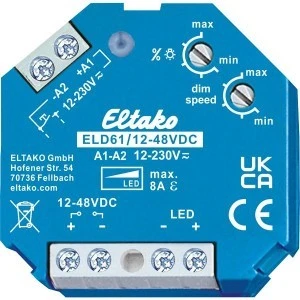

Ściemniacz LED 12–48 V DC, tranzystor mocy MOSFET do 8 A ‑ ELD61/12‑48V DC

ELD61/12-48V DC to podtynkowy ściemniacz LED do oświetlenia zasilanego napięciem stałym 12–48 V (SELV), pracujący z modulacją szerokości impulsu PWM i prądem wyjściowym do 8 A. Szerszy zakres napięcia pozwala ściemniać także taśmy LED 48 V, przy których moc wyjściowa sięga 384 W.

Najważniejsze cechy

• prąd wyjściowy do 8 A, moc zależna od napięcia zasilania: 96 W przy 12 V, 192 W przy 24 V, 384 W przy 48 V
• sterowanie przyciskiem uniwersalnym, opcjonalnie przyciskami kierunkowymi z diodą RTD
• napięcie sterownicze 12–230 V UC, odseparowane galwanicznie od napięcia zasilania
• nastawiana jasność minimalna i prędkość ściemniania, soft-on / soft-off
• pamięć jasności przy wyłączeniu i przy zaniku zasilania, układ pokoju dziecięcego i zasypiania (maks. 60 minut)
• elektroniczne zabezpieczenie przeciążeniowe, wyłączenie przy przegrzaniu, wskaźnik stanu LED

Dane techniczne

Zastosowanie

Ściemnianie taśm i opraw LED niskonapięciowych z przycisków, w tym instalacji LED 48 V DC. Wybór między tą wersją a ELD61/12-36VDC zależy od napięcia zasilacza taśm LED w projekcie. Ściemniacz wymaga zasilacza odpornego na impulsy.

Pytania z montażu

Jakie przyciski można podłączyć?
Podstawowo przycisk uniwersalny. Alternatywnie możliwy jest tryb kierunkowy z dwoma przyciskami – do tego potrzebna jest dioda przycisku kierunkowego RTD.

Czy po zaniku zasilania światło wróci z tą samą jasnością?
Tak. Stan łączeniowy i poziom jasności są zachowywane przy zaniku zasilania.

Czy wystarczy dowolny zasilacz LED?
Nie. Wymagany jest zasilacz odporny na impulsy.
