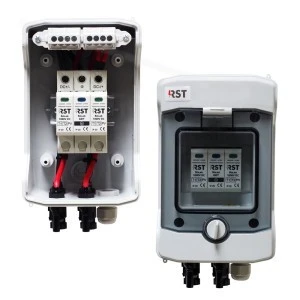

Rozdzielnica PV RST DC-1 1000V, SPD-T1+2, 1MPPT, RST PV/T1/DC2/MC4
Rozdzielnica PV RST DC-1 przeznaczona do ochrony przeciwprzepięciowej po stronie DC instalacji fotowoltaicznych; wersja z modulami SPD klasy T1+T2, obsługująca jedną gałąź MPPT i przyłącza MC4, przeznaczona do montażu w strefie ochronnej LPZ 0B.
Cechy techniczne
- Maksymalne napięcie pracy: 1000 V DC
- Konfiguracja ochrony: SPD‑T1 + SPD‑T2 (moduły ochronne)
- Liczba obsługiwanych MPPT: 1
- Przyłącza: MC4 (zgodnie z nazwą produktu)
- Stopień ochrony obudowy: IP65
- Wizualne wskaźniki stanu modułów ochronnych do monitorowania działania
- Wymóg uziemienia instalacji: rezystancja uziemienia nie większa niż 10 Ω
Zastosowanie produktu
Rozdzielnica RST PV DC-1 jest stosowana jako element ochrony przeciwprzepięciowej po stronie prądu stałego w instalacjach fotowoltaicznych zlokalizowanych w strefie LPZ 0B. Przeznaczona do systemów z jedną gałęzią MPPT i złączami MC4; obudowa IP65 pozwala na montaż w miejscach narażonych na warunki atmosferyczne zgodnie z instrukcją. Montaż i prace serwisowe mogą wykonywać wyłącznie wykwalifikowani elektrycy; instalację należy przeprowadzić przy wyłączonym napięciu, sprawdzić urządzenie przed montażem pod kątem uszkodzeń oraz wykonać połączenia zgodnie ze schematem zawartym w instrukcji. Należy unikać obciążeń przekraczających wartości techniczne i prowadzić coroczne przeglądy układu.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak często wykonywać przeglądy rozdzielnicy RST PV DC-1 i co sprawdzać?
Zalecany okres przeglądów to co rok. Podczas przeglądu należy kontrolować wizualne wskaźniki modułów ochronnych, stan połączeń zgodnie ze schematem, obecność uszkodzeń mechanicznych oraz sprawdzić rezystancję uziemienia (nie większa niż 10 Ω). W przypadku wykrycia uszkodzeń należy niezwłocznie wymienić uszkodzone elementy.
