Ramki

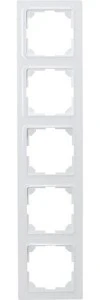

R5UE55-pm to pięciopolowa ramka uniwersalna E-Design55 w matowej bieli polarnej. Wymiar zewnętrzny wynosi 80 × 363 mm, każde pole ma 55 × 55 mm.
Najważniejsze cechy
- 5 pól, 80 × 363 mm
- wykończenie matowe, zbliżone do RAL 9010
- montaż w pionie lub poziomie
- do osprzętu przewodowego i radiowego E-Design55
Dane techniczne
| Krotność | 5 pól |
|---|
| Wymiar zewnętrzny | 80 × 363 mm |
|---|
| Wnętrze ramki | 55 × 55 mm na każde pole |
|---|
| Montaż | poziomy lub pionowy |
|---|
| Kolor | biel polarna matowa, zbliżona do RAL 9010 |
|---|
| Linia wzornicza | E-Design55 |
|---|
| Pokrywy do gniazd obcych | TV55E, UAE55E |
|---|
Zastosowanie
Rozbudowany zestaw w macie, w którym obok siebie stoją łącznik WS55E, przycisk WT55E oraz kilka przycisków radiowych w wersji „-OR”. Jedna ramka 5-krotna zastępuje pięć ramek pojedynczych i daje równy rozstaw elementów.
Pytania z montażu
Czy przy ramce 5-krotnej zostawię puste pole?
Katalog wymienia zaślepkę BLA55E tylko przy ramkach od 1- do 4-krotnych, dlatego w R5UE55 lepiej obsadzić wszystkie pola.
Jak przymocować łączniki przewodowe?
Pazurkami albo wkrętami do puszki o rozstawie śrub 60 mm.
