Ramki

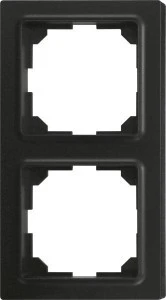

R2UE55-am to dwukrotna ramka uniwersalna w matowym antracycie z linii E-Design55. W oprawie 80 × 152 mm mieści dwa elementy 55 × 55 mm, ustawione obok siebie albo jeden nad drugim.
Najważniejsze cechy
- 2 pola 55 × 55 mm
- wymiar zewnętrzny 80 × 152 mm
- montaż w poziomie lub w pionie
- antracyt matowy, zbliżony do RAL 7016
Dane techniczne
| Krotność | 2 pola |
|---|
| Wymiar zewnętrzny | 80 × 152 mm |
|---|
| Wnętrze ramki | 55 × 55 mm na każde pole |
|---|
| Montaż | poziomy lub pionowy |
|---|
| Kolor | antracyt matowy, zbliżony do RAL 7016 |
|---|
| Linia wzornicza | E-Design55 |
|---|
| Zaślepka wolnego pola | BLA55E-am |
|---|
| Pokrywy do gniazd obcych | TV55E, UAE55E |
|---|
Zastosowanie
Typowy zestaw dwóch elementów: przycisk radiowy w wersji „-OR” (bez ramki pojedynczej, np. F4T55EOR) i pokrywa TV55E do gniazda antenowego w tym samym antracycie. Wersje „-OR” są przeznaczone właśnie do ramek wielokrotnych.
Pytania z montażu
Co oznacza dopisek „-OR” przy przyciskach i gniazdach?
Element bez pojedynczej ramki w zakresie dostawy, do montażu w ramkach wielokrotnych albo obcych.
Czy ramka ma 160 mm długości?
Nie, 152 mm. Ramki wielokrotne nie są wielokrotnością 80 mm – do wycięcia przyjmuje się wymiar katalogowy.
