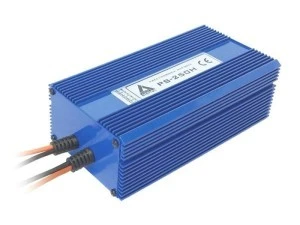

Przetwornica DC/DC AZO Digital PS-250H-24 30–80 V / 24 V
PS-250H-24 z serii PS-H to przetwornica DC/DC przeznaczona do obniżania i stabilizacji napięcia stałego 30–80 V DC do 24 V DC. Jej maksymalna moc wyjściowa wynosi 220 W, a sprawność 87%.
Pełna separacja galwaniczna między wejściem i wyjściem, aluminiowa obudowa o stopniu ochrony IP67 oraz chłodzenie pasywne odpowiadają wymaganiom instalacji, w których istotne są szczelność, izolacja obwodów i praca bez aktywnego układu chłodzenia.
Najważniejsze cechy PS-250H-24
- Konwersja DC/DC 30–80 V na 24 V — umożliwia zasilanie odbiornika 24 V DC z instalacji o wyższym i zmiennym napięciu stałym.
- Maksymalna moc wyjściowa 220 W — określa górną moc, z jaką może pracować wyjście przetwornicy.
- Pełna izolacja galwaniczna wejścia i wyjścia powyżej 0,5 kV RMS — zapewnia elektryczne rozdzielenie obu stron układu.
- Sprawność 87% — informuje o efektywności przetwarzania energii.
- Pobór prądu bez obciążenia poniżej 50 mA — ogranicza obciążanie źródła, gdy do wyjścia nie jest podłączony aktywny odbiornik.
- Zakłócenia poniżej 50 mV na wejściu i wyjściu — określają poziom tętnień i zakłóceń napięcia.
- Wyprowadzenia przewodowe — wejście i wyjście podłącza się za pomocą fabrycznie wyprowadzonych przewodów.
PS-250H-24 jest produktem polskim i jest objęta 5-letnią gwarancją.
Zastosowanie przetwornicy 30–80 V DC / 24 V DC
Model służy do instalacji zasilanych napięciem stałym w zakresie 30–80 V, w których wymagane jest stabilizowane wyjście 24 V DC oraz galwaniczne oddzielenie obwodu wejściowego od wyjściowego. Jest to przetwornica DC/DC — nie wytwarza napięcia 230 V AC i nie zastępuje modeli DC/AC przeznaczonych do zasilania urządzeń sieciowych.
Inne typy i zakresy napięć można porównać w kategorii przetwornice napięcia.
Moc wyjściowa w praktyce
Dostępna moc ciągła zależy od napięcia wejściowego. Przy napięciu wejściowym poniżej 50 V wynosi poniżej 180 W, natomiast przy napięciu powyżej 50 V przekracza 180 W. Maksymalna moc wyjściowa przetwornicy to 220 W.
Wartości 250 W nie należy traktować jako mocy wyjściowej urządzenia. Jest to próg zabezpieczenia przeciążeniowego. Podczas doboru trzeba uwzględnić moc odbiornika, jego sposób pracy oraz rzeczywiste napięcie dostępne na wejściu.
Ochrona, szczelność i chłodzenie
- Elektroniczne zabezpieczenie przeciążeniowo-zwarciowe — reaguje na przeciążenie oraz zwarcie po stronie zasilanego układu.
- Zabezpieczenie termiczne 80°C — chroni przetwornicę po osiągnięciu określonego progu temperatury.
- Stopień ochrony IP67 — szczelna, wodoszczelna obudowa chroni podzespoły w wymagających warunkach.
- Aluminiowa obudowa i chłodzenie pasywne — odprowadzanie ciepła odbywa się bez aktywnego układu chłodzącego.
- Temperatura pracy od -25 do +55°C — wyznacza dopuszczalny zakres warunków termicznych podczas użytkowania.
Wymiary urządzenia wynoszą 190 × 95 × 55 mm, a masa 1,45 kg. Kod EAN produktu: 5905279203549.
Co sprawdzić przed zakupem i podłączeniem?
- Napięcie źródła — musi mieścić się w zakresie 30–80 V DC.
- Parametry odbiornika — urządzenie zasilane powinno wymagać napięcia 24 V DC.
- Zapotrzebowanie na moc — należy odnieść je do maksymalnej mocy 220 W oraz zależności mocy ciągłej od napięcia wejściowego.
- Potrzebę separacji galwanicznej — model zapewnia pełne oddzielenie wejścia od wyjścia z izolacją powyżej 0,5 kV RMS.
- Warunki montażu — trzeba uwzględnić wymiary 190 × 95 × 55 mm, wyprowadzenia przewodowe i zakres temperatury pracy.
Najczęstsze pytania
Czy PS-250H-24 ma moc wyjściową 250 W?
Nie. Maksymalna moc wyjściowa wynosi 220 W, natomiast 250 W to wartość zabezpieczenia przeciążeniowego.
Czy przetwornica może zasilać urządzenia 230 V AC?
Nie. Jest to model DC/DC z wyjściem 24 V DC, a nie przetwornica DC/AC generująca napięcie sieciowe.
Czy wejście i wyjście są od siebie odizolowane?
Tak. Model ma pełną separację galwaniczną wejścia i wyjścia o wartości powyżej 0,5 kV RMS.
Czy moc ciągła jest taka sama w całym zakresie wejściowym?
Nie. Przy napięciu wejściowym poniżej 50 V pozostaje poniżej 180 W, a przy napięciu powyżej 50 V przekracza 180 W. Maksymalna moc wyjściowa nie przekracza 220 W.
