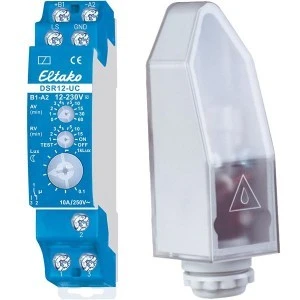

DSR12-UC+LS to modułowy wyłącznik zmierzchowy z zewnętrznym czujnikiem światła LS, który w sposób ciągły mierzy jasność bezpośrednio w miejscu instalacji. Po spadku jasności poniżej progu i upływie opóźnienia załączenia zestyk przełączny załącza obwód, a po wzroście jasności i upływie opóźnienia wyłączenia – wyłącza go. Oba opóźnienia nastawia się niezależnie, co tłumi krótkotrwałe wahania jasności.
Najważniejsze cechy
- łączenie po spadku jasności poniżej nastawionego progu 100–1000 lx
- niezależnie nastawiane opóźnienie załączenia (0–60 min) i wyłączenia (1–15 min)
- zintegrowany tryb testowy oraz tryby stałe ZAŁ i stałe WYŁ
- dioda pokazuje aktywny czas opóźnienia i bieżący stan łączeniowy
- czujnik LS w obudowie IP54, podłączany dwiema żyłami na odległość do 100 m
Dane techniczne
| Zestyk | 1 przełączny bezpotencjałowy 10 A / 250 V |
|---|
| Lampy LED | do 200 W |
|---|
| Lampy żarowe | do 2000 W |
|---|
| Napięcie zasilania | 12–230 V UC |
|---|
| Strata w czuwaniu | 0,02–0,5 W |
|---|
| Zakres nastawy jasności | 100–1000 lx, 10 stopni |
|---|
| Montaż / szerokość | szyna DIN EN 60715 (TH35), 1 moduł (18 mm) |
|---|
| Temperatura otoczenia | −20 °C … +50 °C (czujnik LS: do +60 °C) |
|---|
| Czujnik LS | tworzywo, 38 × 28 × 95 mm, IP54 |
|---|
| Zakres dostawy | DSR12-UC, czujnik LS, aluminiowy kątownik montażowy |
|---|
Zastosowanie
Oświetlenie zewnętrzne, elewacje, dziedzińce, ścieżki i witryny sklepowe. W odróżnieniu od zegara z funkcją astronomiczną, który liczy zachód słońca z kalendarza, wyłącznik zmierzchowy reaguje na rzeczywistą jasność – w pochmurny dzień załączy oświetlenie wcześniej.
Pytania z montażu
Jakim przewodem podłączyć czujnik LS?
Dwiema żyłami, najlepiej ekranowanym przewodem J-Y(St)Y 2×2×0,8 mm lub równoważnym. Maksymalna długość przewodu to 100 m, a jego średnica – do 5 mm.
Na czym zamontować czujnik?
Na aluminiowym kątowniku montażowym z zestawu albo na pałąku montażowym KM1 czujnika wiatru WSH, materiałem montażowym dołączonym do zestawu.
Czy światła samochodu albo przelatująca chmura przełączą oświetlenie?
Przy nastawionych opóźnieniach nie – krótkotrwała zmiana jasności kończy się przed upływem czasu opóźnienia.
