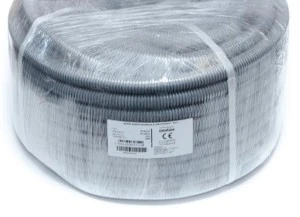

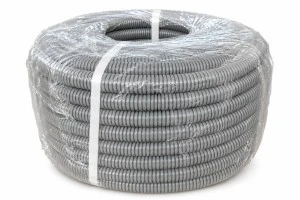

Rura osłonowa karbowana PESZEL RKWG-P 18/22 mm 750 N z pilotem szara 50 m W2714

ONNLINE RKWG-P 18-22 W2714 to elastyczna karbowana rura elektroinstalacyjna wykonana z polichlorku winylu (PVC), przeznaczona do prowadzenia oraz ochrony przewodów i kabli elektrycznych. Rura ma średnicę wewnętrzną 18 mm, średnicę zewnętrzną 22 mm i wytrzymałość mechaniczną na ściskanie 750 N. Wbudowany pilot ułatwia wprowadzanie przewodów na dłuższych odcinkach instalacji.

Do czego służy rura RKWG-P 18-22?

Rura karbowana RKWG-P służy do zabezpieczania przewodów i kabli instalacji elektrycznych przed oddziaływaniami mechanicznymi. Elastyczna konstrukcja umożliwia prowadzenie instalacji po trasach wymagających zmian kierunku bez stosowania dużej liczby dodatkowych elementów łączeniowych.

Rura może być stosowana w instalacjach elektrycznych budynków mieszkalnych, użytkowych, komercyjnych i przemysłowych. Producent przewiduje zastosowanie rur RKWG(P) do zabezpieczania przewodów elektrycznych o napięciu do 1 kV AC lub 1,5 kV DC.

Odporność na promieniowanie UV umożliwia wykorzystanie rury również w instalacjach narażonych na oddziaływanie światła słonecznego, z uwzględnieniem warunków środowiskowych i zasad prawidłowego montażu.

Najważniejsze parametry techniczne

• Typ produktu: karbowana rura elektroinstalacyjna / peszel
• Seria: RKWG-P
• Symbol: RKWG-P 18-22
• Numer katalogowy: W2714
• Średnica wewnętrzna: 18 mm
• Średnica zewnętrzna: 22 mm
• Materiał: polichlorek winylu (PVC)
• Kolor: szary
• Wytrzymałość na ściskanie: 750 N
• Wytrzymałość na rozciąganie: 750 N
• Statyczny promień gięcia: 60 mm
• Zakres temperatury pracy: od -25°C do +60°C
• Odporność na promieniowanie UV: tak
• Olejoodporność: tak
• Właściwości materiału: samogasnący
• Pilot do przeciągania przewodów: tak
• Długość zwoju: 50 m
• Maksymalne napięcie chronionych przewodów: do 1 kV AC lub 1,5 kV DC

Materiał i odporność mechaniczna

Rura została wykonana z PVC o właściwościach dielektrycznych i zwiększonej odporności mechanicznej. Klasa odporności na ściskanie 750 N pozwala stosować ją jako mechaniczną osłonę przewodów w instalacjach wymagających wyższej wytrzymałości niż typowe lekkie rury karbowane.

Materiał jest samogasnący oraz odporny na promieniowanie UV. Rura wykazuje również olejoodporność, dzięki czemu może być stosowana w zróżnicowanych warunkach instalacyjnych zgodnie z dokumentacją techniczną wyrobu.

Pilot do przeciągania przewodów

Wewnątrz rury znajduje się pilot przeznaczony do przeciągania przewodów i kabli. Rozwiązanie to ogranicza konieczność ręcznego wprowadzania dodatkowego drutu lub linki przeciągającej i usprawnia wykonywanie instalacji, szczególnie na dłuższych odcinkach.

Oznaczenia i symbole produktu

• RKWG-P – oznaczenie serii karbowanych rur elektroinstalacyjnych wyposażonych w pilot.
• 18 – średnica wewnętrzna rury wynosząca 18 mm.
• 22 – średnica zewnętrzna rury wynosząca 22 mm.
• 750 N – deklarowana wytrzymałość mechaniczna na ściskanie.
• W2714 – numer katalogowy identyfikujący konkretny wariant produktu.

Typowe zastosowania

• prowadzenie przewodów instalacji elektrycznych,
• ochrona kabli i przewodów przed uszkodzeniami mechanicznymi,
• instalacje w budynkach mieszkalnych,
• instalacje w obiektach komercyjnych i użytkowych,
• instalacje przemysłowe,
• prowadzenie przewodów na trasach wymagających elastycznej osłony,
• instalacje wewnętrzne i zewnętrzne wykonywane zgodnie z warunkami określonymi dla produktu.

Dlaczego warto wybrać RKWG-P 18-22 W2714?

• wytrzymałość na ściskanie 750 N,
• średnica wewnętrzna 18 mm i zewnętrzna 22 mm,
• fabrycznie umieszczony pilot do przeciągania przewodów,
• odporność na promieniowanie UV,
• olejoodporność,
• samogasnący materiał PVC,
• elastyczna konstrukcja ułatwiająca prowadzenie tras kablowych,
• zakres temperatury pracy od -25°C do +60°C,
• zwój o długości 50 m.

Zgodność i dokumentacja

Dla rur karbowanych typu RKWG(P) dostępna jest Deklaracja Właściwości Użytkowych nr 6/2023. W dokumentacji określono zastosowanie produktu jako rury elektroinstalacyjnej przeznaczonej do zabezpieczania przewodów i kabli przed czynnikami mechanicznymi, przy sile nacisku do 750 N.

Dokumentacja wskazuje możliwość ochrony przewodów elektrycznych o napięciu do 1 kV prądu przemiennego lub 1,5 kV prądu stałego. Produkt określono również jako samogasnący i odporny na promieniowanie UV.

Bezpieczeństwo i montaż

Rurę należy dobierać do liczby, średnicy oraz rodzaju prowadzonych przewodów, pozostawiając przestrzeń umożliwiającą ich prawidłowe wprowadzenie i ewentualną wymianę. Podczas montażu należy przestrzegać dopuszczalnego promienia gięcia i nie dopuszczać do zgniecenia rury powodującego zmniejszenie jej przekroju użytkowego.

Trasę instalacji należy wykonać zgodnie z projektem, wymaganiami dla instalacji elektrycznych oraz dokumentacją techniczną zastosowanych przewodów i osprzętu. Przed przeciąganiem przewodów należy sprawdzić drożność rury i stan pilota.

FAQ

Jaką średnicę ma peszel RKWG-P 18-22?

Średnica wewnętrzna rury wynosi 18 mm, natomiast średnica zewnętrzna wynosi 22 mm.

Czy rura W2714 ma pilot?

Tak. Rura RKWG-P W2714 jest fabrycznie wyposażona w pilot ułatwiający przeciąganie przewodów przez rurę.

Jaka jest wytrzymałość peszla RKWG-P?

Deklarowana wytrzymałość rury na ściskanie wynosi 750 N. Dla produktu podawana jest również wytrzymałość na rozciąganie 750 N.

Czy rura RKWG-P jest odporna na promieniowanie UV?

Tak. Dla produktu deklarowana jest odporność na promieniowanie UV, co umożliwia stosowanie go w warunkach przewidzianych w dokumentacji technicznej.

Czy peszel W2714 jest niepalny?

W nazwach handlowych produkt jest często określany jako „niepalny”. Precyzyjnym określeniem wynikającym z dokumentacji technicznej jest jednak produkt samogasnący. Dlatego w dokumentacji technicznej i opisie produktu zalecane jest stosowanie określenia „samogasnący”.

Z jakiego materiału wykonano rurę?

Rura wykonana jest z polichlorku winylu (PVC).

Jaki jest zakres temperatury pracy?

Deklarowany zakres temperatury pracy wynosi od -25°C do +60°C.

Ile metrów rury znajduje się w zwoju?

Wariant W2714 jest dostarczany w zwoju o długości 50 m.

Czy RKWG-P można stosować do przewodów 230 V i 400 V?

Tak. Dokumentacja dla rur RKWG(P) określa zastosowanie do ochrony przewodów elektrycznych o napięciu do 1 kV AC lub 1,5 kV DC, dlatego typowe instalacje 230/400 V mieszczą się w deklarowanym zakresie zastosowania.
