MUA-50 to modułowy ogranicznik kombinowany typu 1+2+3 na szynę TH35, przeznaczony do rozdzielnic głównych i złączy. Prąd udarowy 12,5 kA na biegun spełnia minimum, jakiego PN-HD 60364-5-534 wymaga od ogranicznika typu 1 bez analizy ryzyka, a jako ogranicznik typu 1+2+3 łączy trzy stopnie ochrony w jednym aparacie.
Najważniejsze cechy
- typ 1+2+3 w jednym urządzeniu, układy TT, TN-C i TN-S
- Iimp 12,5 kA na biegun (L-N) i 50 kA (N-PE)
- poziom ochrony Up 1,5 kV – także dla wrażliwej elektroniki
- certyfikat TUV wg IEC 61643-11

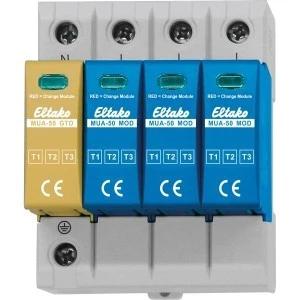

- budowa modułowa, moduły zamienne w dwóch wykonaniach: MOD i GTD
Dane techniczne
| Napięcie znamionowe Uo/Un | 240 V AC, 50/60 Hz |
|---|
| Maks. napięcie trwałe Uc (L-N / N-PE) | 300 V / 305 V |
|---|
| Prąd udarowy Iimp 10/350 μs (L-N / N-PE) | 12,5 kA / 50 kA |
|---|
| Znamionowy prąd wyładowczy In 8/20 μs (L-N / N-PE) | 20 kA / 80 kA |
|---|
| Maks. prąd wyładowczy Imax (L-N / N-PE) | 50 kA / 100 kA |
|---|
| Poziom ochrony Up | 1,5 kV |
|---|
| Czas zadziałania | < 100 ns |
|---|
| Zdolność gaszenia prądu następczego (N-PE) | 100 A RMS |
|---|
| Maks. zabezpieczenie / wytrzymałość zwarciowa | 160 A gG / 25 kA |
|---|
| Szerokość | 4 moduły (72 mm) |
|---|
Zastosowanie
Rozdzielnica główna lub złącze budynku z zewnętrzną instalacją odgromową albo zasilanego linią napowietrzną – tam norma wymaga ogranicznika typu 1. Stosowany także przy rozbudowie instalacji domowej o odbiorniki dużej mocy: pompę ciepła, ładowarkę samochodu (wallbox) lub instalację PV. Urządzenia oddalone o ponad 10 m od rozdzielnicy głównej chroni się dodatkowym ogranicznikiem w podrozdzielnicy, np. MUA-20.
Pytania z montażu
W jakich układach sieci można go stosować?
W układach TT, TN-C i TN-S – katalog podaje przykłady podłączenia dla sieci pięcioprzewodowych (TN-S, TT) i czteroprzewodowych (TN-C).
Czy w podrozdzielnicy potrzebny jest drugi ogranicznik?
Tak, gdy przewód od rozdzielnicy głównej z tym ogranicznikiem do podrozdzielnicy jest dłuższy niż 10 m.
Czy są dostępne części serwisowe?
Tak. Do MUA-50 dostępne są moduły zamienne w dwóch wykonaniach, do zamówienia osobno: EM/MUA-50MOD (nr art. 28380007) i EM/MUA-50GTD (nr art. 28380006). Aparat zostaje w rozdzielnicy, wymienia się tylko moduł.
