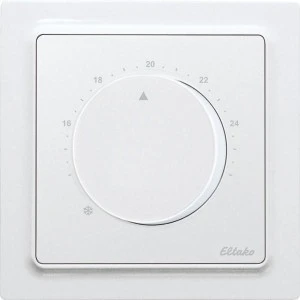

BTR55EH/12V DC-pg to magistralowy regulator temperatury w bieli polarnej błyszczącej, z pokrętłem do ustawiania temperatury zadanej. Pracuje w przewodowej magistrali czujników bramki BGW14, z której dostaje zasilanie 12 V DC.
Najważniejsze cechy
- nastawa temperatury pokrętłem na miejscu
- przewodowa transmisja do magistrali RS485
- do 16 czujników na bramkę BGW14
- montaż pojedynczy albo w ramkach E-Design55
- błyszcząca biel polarna
Dane techniczne
| Rodzaj | regulator temperatury z pokrętłem, magistralowy |
|---|
| Współpraca | bramka czujników BGW14 |
|---|
| Magistrala | 4-żyłowa, dane i zasilanie 12 V DC |
|---|
| Przewód | np. J-Y(ST)Y 2×2×0,8 mm, łącznie do 1000 m |
|---|
| Wymiary | 80 × 80 mm, wysokość 27 mm |
|---|
| Głębokość zabudowy | 33 mm |
|---|
| Montaż | pojedynczy albo w systemie E-Design55 |
|---|
| Strata w czuwaniu | 0,1 W |
|---|
| Kolor / wykończenie | biel polarna błyszcząca |
|---|
Zastosowanie
Budynki z wieloma pomieszczeniami ogrzewanymi osobno – w każdym regulator z pokrętłem, a wszystkie podłączone przewodowo do jednej lub kilku bramek BGW14.
Pytania z montażu
Ile czujników można podłączyć?
Do 16 czujników na jedną bramkę BGW14. Do 8 bramek w magistrali daje razem do 128 czujników przewodowych.
Co podłączyć na końcu linii?
Na najdalszym czujniku, do zacisków RSA/RSB, podłącza się drugi rezystor zaciskający 120 Ω dołączony do bramki BGW14.
