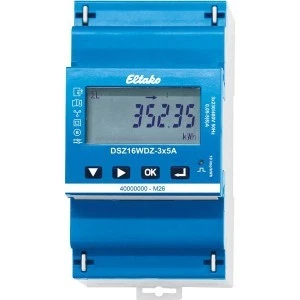

DSZ16WDZ-3x5A MID to dwukierunkowy licznik energii trójfazowej z MID, mierzący przez przekładniki prądowe. Rejestruje osobno pobór i oddanie energii w pomiarze saldującym, co pozwala rozliczać duże instalacje fotowoltaiczne, w których prądy przekraczają zakres pomiaru bezpośredniego.
Najważniejsze cechy
- pomiar saldujący, osobne stany poboru i oddania
- dwa wyjścia S0 (pobór / oddanie) i Modbus RTU
- nastawiane przekładnie :5 i :1 w zakresie 5–1500
- certyfikacja MID, 4 taryfy, odświeżanie pomiarów co 100 ms
- wyświetlacz co 5 sekund przełącza się między poborem a oddaniem
Dane techniczne
| Klasa dokładności | B (1 %), MID |
|---|
| Prąd odniesienia (maksymalny) | 3 × 5 (6) A, przez przekładniki |
|---|
| Przekładnie | 5–1500 : 5 oraz 5–1500 : 1, fabrycznie 5:5 |
|---|
| Napięcie pracy | 3 × 230/400 V, 50 Hz |
|---|
| Wyświetlacz | LC, 8 pozycji |
|---|
| Strata w czuwaniu | 0,8 W na tor |
|---|
| Temperatura pracy | −40 do +70 °C |
|---|
| Stopień ochrony | IP50, do montażu w szafach IP51 |
|---|
| Wymiary | 3 moduły (54 mm), głębokość 58 mm |
|---|
Zastosowanie
Przyłącza budynków i zakładów z fotowoltaiką o większej mocy, pomiar na rozdzielnicy głównej obiektów usługowych i przemysłowych, w których trzeba osobno widzieć energię pobraną i oddaną. Dane z Modbus można zbierać bramką ZGW16WL-IP.
Pytania z montażu
Jak odróżnić na wyświetlaczu pobór od oddania?
Pobór oznacza strzałka ▶, oddanie strzałka ◀; wskazanie zmienia się samoczynnie co 5 sekund.
Co zrobić, gdy licznik po montażu liczy w odwrotnym kierunku?
Kierunek pomiaru można odwrócić z poziomu wyświetlacza albo przez Modbus, bez przekładania przewodów.
Czy licznik zadziała, jeśli podłączę tylko jedną fazę?
Tak. Można podłączyć 1, 2 lub 3 przewody fazowe.
