Liczniki energii elektrycznej, elektroniczne

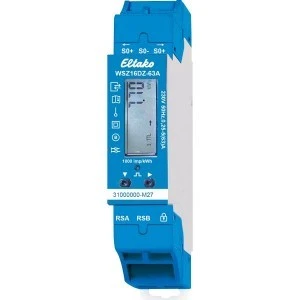

WSZ16DZ-63A MID to dwukierunkowy licznik energii jednofazowej do 63 A z certyfikacją MID, z Modbus RTU i dwoma wyjściami S0. Liczy osobno energię pobraną z sieci i oddaną do sieci, każdą z dwiema taryfami i licznikiem sumarycznym.
Najważniejsze cechy
- pomiar dwukierunkowy: osobne liczniki poboru i oddania
- wyświetlacz zmienia co 5 sekund wskazanie poboru (▶) i oddania (◀)
- dwa wyjścia S0 – dla poboru i dla oddania
- certyfikacja MID, klasa dokładności B (1 %)
- kasowalne stany liczników osobno dla poboru i oddania
Dane techniczne
| Prąd odniesienia (maksymalny) | 5 (63) A |
|---|
| Pomiar | bezpośredni, dwukierunkowy (pobór i oddanie) |
|---|
| Klasa dokładności | B (1 %) |
|---|
| Zatwierdzenie | MID |
|---|
| Prąd rozruchu | 40 mA |
|---|
| Interfejsy | Modbus RTU (RS485) + 2 wyjścia S0 (pobór / oddanie) |
|---|
| Wyjście S0 | 0,01–10 000 imp./kWh (fabrycznie 1000), impuls 2–99 ms |
|---|
| Strata w czuwaniu | 0,9 W |
|---|
| Montaż | szyna DIN EN 60715 TH35, plombowalny obszar przyłączy |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
Zastosowanie
Jednofazowe obwody, w których energia płynie w obu kierunkach i potrzebny jest licznik z certyfikacją MID. Dane z obu kierunków można odczytać przez Modbus lub zebrać bramką ZGW16WL-IP.
Pytania z montażu
Jak odróżnić na wyświetlaczu pobór od oddania?
Wskazanie zmienia się samo co 5 sekund, a strzałka ▶ oznacza pobór, ◀ oddanie.
Ile wyjść S0 ma licznik?
Dwa: osobno dla poboru i dla oddania energii.
Czy ustawienia można zablokować?
Tak, ustawienia chroni kod PIN.
