Pozostałe akcesoria

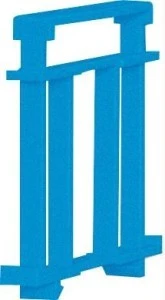

DS14 to element dystansowy o szerokości ½ modułu (9 mm) dla aparatów serii 14 na szynie DIN. Zapewnia i utrzymuje odstęp wentylacyjny przy mocno nagrzewających się aparatach – ściemniaczach, zasilaczach i licznikach energii.
Najważniejsze cechy
- szerokość ½ modułu = 9 mm
- w komplecie m.in. z FAM14, FTS14KS, FSNT14-12V/12W i ściemniaczami FUD14
- liczniki energii serii 14 mają w komplecie 2 sztuki
- dostępny też jako osobna pozycja
Dane techniczne
| Szerokość | ½ modułu (9 mm) |
|---|
| Montaż | szyna DIN TH35 |
|---|
| System | aparaty serii 14 |
|---|
| Funkcja | odstęp wentylacyjny między aparatami |
|---|
Zastosowanie
Rozdzielnice z magistralą serii 14, w których ściemniacze, zasilacze lub liczniki energii pracują z dużym obciążeniem albo stoją obok siebie. Przy aparatach serii 12 i zasilaczach WNT15 stosuje się element DS12.
Pytania z montażu
Kiedy ściemniacz FUD14 wymaga odstępu?
Przy obciążeniu powyżej 200 W (FUD14/800W powyżej 400 W). DS14 zakłada się wtedy po lewej stronie ściemniacza i używa długiego mostka 1,5 modułu z kompletu.
Kiedy odstęp jest potrzebny przy zasilaczu FSNT14?
Przy obciążeniu powyżej 50 % mocy znamionowej oraz zawsze, gdy zasilacze i ściemniacze stoją obok siebie.
A przy module antenowym FAM14?
Gdy obciążenie zasilacza przekracza 6 W, między FSNT14 a FAM14 trzeba zostawić ½ modułu odstępu elementem DS14.
