Pozostałe akcesoria

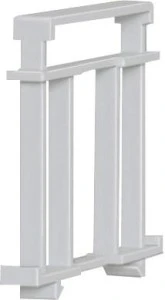

DS12 to element dystansowy o szerokości ½ modułu (9 mm) do aparatów modułowych na szynie DIN. Tworzy i utrzymuje odstęp wentylacyjny przy aparatach, które mocno się nagrzewają – przede wszystkim przy zasilaczach impulsowych i ściemniaczach.
Najważniejsze cechy
- szerokość ½ modułu = 9 mm
- stosowany przy modułowych zasilaczach impulsowych, m.in. WNT15 i SNT15
- przy zasilaczach montowany obustronnie
- stosowany także przy ściemniaczach oraz przy kilku trwale wzbudzonych elektromechanicznych przekaźnikach bistabilnych (impulsowych) obok siebie
Dane techniczne
| Szerokość | ½ modułu (9 mm) |
|---|
| Montaż | szyna DIN |
|---|
| Funkcja | odstęp wentylacyjny między aparatami |
|---|
| Stosowany przy | zasilaczach impulsowych, ściemniaczach |
|---|
Zastosowanie
Rozdzielnice, w których obok siebie stoją zasilacze impulsowe WNT15 lub SNT15 albo zasilacz i ściemniacz modułowy. Do aparatów serii 14 katalog przewiduje element DS14.
Pytania z montażu
Kiedy przy zasilaczu potrzebny jest DS12?
Przy obciążeniu powyżej 50 % mocy znamionowej oraz zawsze, gdy zasilacze impulsowe stoją obok siebie lub obok ściemniaczy. Odstęp ½ modułu wykonuje się wtedy po obu stronach zasilacza.
Czy podtynkowe zasilacze WNT61 też tego wymagają?
Nie. WNT61-12VDC/10W i WNT61-24VDC/10W nie wymagają odstępu wentylacyjnego nawet przy pełnym obciążeniu.
