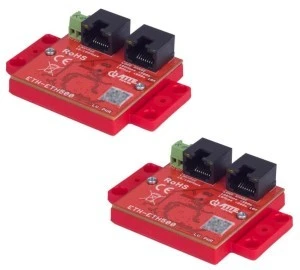

ETH-ETH500-SET jest zestawem dwóch ekstenderów zwiększających zasięg sieci LAN z PoE. Zainstalowany pomiędzy dowolnym switchem PoE, a kamerą IP zasilaną z PoE, pozwala na zwiększenie zasięgu sieci nawet do 800 m przy wykorzystaniu zwykłego przewodu UTP.
Zestaw ekstenderów należy zastosować, gdy odległość od switcha do odbiornika PoE przekracza 100m.
Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w oddalonych miejscach, gdzie instalacja dodatkowego okablowania jest niemożliwa bądź nieopłacalna. Stanowi ekonomiczną alternatywę dla okablowania opartego o światłowód oraz oddzielną linię zasilania.
Sprawdzi się w instalacjach na rozległych terenach, jak i w miejscach, gdzie system monitoringu ma charakter tymczasowy i koszt przygotowania okablowania ma istotne znaczenie.
Przykładowe zastosowania:
modernizacja istniejących analogowych instalacji CCTV do systemów opartych na sieci Ethernet
monitorowanie placów budowy, gdzie przy ograniczonym budżecie należy wykonać instalację na rozległym terenie. Niski koszt okablowania przy zachowaniu bezpieczeństwa użytkowania w miejscach często narażonych na uszkodzenia
budowa instalacji CCTV dla farm fotowoltaicznych, boisk i terenów rekreacyjnych, parków miejskich, itp.
Moduł ETH-ETH500 może być zasilany z dowolnego switcha PoE (port RJ45). Następnie przewodem UTP łączymy pomiędzy sobą moduły ETH-ETH500 za pośrednictwem portów LONG RANGE. Maksymalna długość przewodów w torze LONG RANGE to 800m. Połączenie pomiędzy modułami ETH-ETH500 realizuje nam dwukierunkową komunikację sieciową oraz zasilanie PoE.
Kamerę bądź inny odbiornik PoE należy dołączyć do portu RJ45 modułu ETH-ETH500 na końcu linii. Po poprawnej identyfikacji odbiornika PoE w switchu zasilającym wszystkie urządzenia zostaną zasilone oraz zostanie ustanowione połączenie w całym torze.
Urządzenia po podaniu zasilania i poprawnym podłączeniu przewodów nawiązują komunikację z prędkością 100Mbps. Jeżeli nie uda się ustanowić stabilnego połączenia prędkość transmisji zostanie obniżona do 10Mbps. Zostanie to zasygnalizowane zapaleniem diody.
Stan pracy, przepustowość oraz kontrola napięcia jest sygnalizowana poprzez diody LED:
PWR - urządzenie jest zasilane
LED 10M - dostępna przepustowość 10Mbps
LED LV - Low voltage, niskie napięcie (<44V) na urządzeniu
LED LV zatrzaskuje się i sygnalizuje spadek napięcia na odbiorniku ETH-ETH500 poniżej 44V DC. Można ją zresetować poprzez wyłączenie urządzenia i ponowne podania zasilania. Jej zapalenie sygnalizuje konieczność zweryfikowania poprawności zasilania zestawu. Spadek napięcia poniżej 44V DC może stanowić przyczynę niestabilnej pracy lub uniemożliwi uruchomienie po restarcie odbiorników PoE podłączonych do ETH-ETH500.
Moduły ETH-ETH500 posiadają możliwość zasilania z zewnętrznych zasilaczy poprzez dodatkowe złącza śrubowe. W tym trybie nie ma możliwości zasilania odbiornika PoE. Do poprawnego działania wymagane jest zasilanie obu urządzeń po dwóch stronach toru LONG RANGE.
Najważniejsze cechy i funkcje:
możliwość zasilania ze switcha PoE w standardzie 802.3af, 802.3at, lub PoE Passive (port PoE IN)
możliwość zasilania odbiornika PoE do 800m (10Mbps)
100Mbps dostępne do maksymalnie 500m
czytelna sygnalizacja stanu pracy oraz przepustowości
łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
niewielki rozmiar urządzenia umożliwiający montaż w niewielkich przestrzeniach np. w podstawie kamery
szeroki zakres temperatur pracy
