Centrale sterujące i bramki

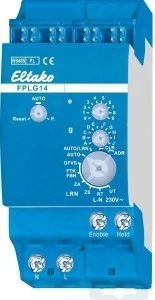

FPLG14 to bramka na szynę DIN, która łączy magistralę RS485 serii 14 z systemem Powerline, przesyłającym telegramy po istniejących przewodach 230 V. Tłumaczy telegramy w obu kierunkach, dzięki czemu instalacja w rozdzielnicy może sterować aktorami Powerline rozmieszczonymi w budynku i odbierać od nich sygnały.
Najważniejsze cechy
- praca dwukierunkowa, do 120 różnych adresów
- wszystkie telegramy Powerline z sieci trafiają automatycznie na magistralę RS485, a przez podłączony moduł FTD14 mogą być wysłane także radiowo
- w kierunku od magistrali do sieci Powerline przekazywane są tylko telegramy zaprogramowane w bramce
- funkcje sterujące z kontrolera dla ściemniaczy, ogrzewania i rolet
- programowanie przełącznikami obrotowymi na froncie albo w programie PCT14
Dane techniczne
| Współpraca | moduł FAM14 albo FTS14KS |
|---|
| Komunikacja | magistrala RS485 ↔ Powerline po przewodach 230 V |
|---|
| Liczba adresów | do 120 |
|---|
| Powerline | pasmo B/C (5 kb/s), protokół LONWORKS |
|---|
| Zasilanie | 230 V |
|---|
| Strata w czuwaniu | 0,4 W |
|---|
| Połączenia | mostkowanie magistrali i zasilania mostkiem wtykowym |
|---|
| Montaż | szyna TH35 |
|---|
| Szerokość / głębokość | 2 moduły (36 mm) / 58 mm |
|---|
Zastosowanie
Rozbudowa instalacji serii 14 o aktory Powerline montowane w puszkach, tam gdzie sygnał ma dotrzeć do odbiornika przez istniejące przewody zasilające. Gdy w obiekcie nie ma rozdzielnicy z magistralą serii 14, rolę bramki między radiem a siecią Powerline pełni montowana w puszce bramka PL-FGW.
Pytania z montażu
Co jeszcze jest potrzebne do uruchomienia?
Moduł FAM14 albo interfejs FTS14KS na magistrali RS485 – bramka pracuje z jednym z nich.
Telegram z magistrali nie dociera do aktora Powerline – dlaczego?
W tym kierunku bramka przekazuje tylko telegramy, które zostały w niej zaprogramowane. Telegramy z sieci Powerline przechodzą na magistralę automatycznie.
