Balanser ładowania 48V, zwany również potocznie wyrównywaczem napięć to urządzenie służące do utrzymywania na tym samym poziomie napięć akumulatorów 24 V połączonych ze sobą w układzie szeregowym.
Dzięki temu poszczególne akumulatory układu chronione są przed przeładowaniem, które w przypadku akumulatorów kwasowo-ołowiowych może prowadzić do nadmiernego gazowania jak również przed nierównomiernym rozładowaniem, które może doprowadzić do zasiarczenia, co w obu przypadkach skutkować może trwałym uszkodzeniem akumulatorów.
Zasada działania polega na niezależnym pomiarze napięć dwóch akumulatorów 24V połączonych w bank 48V, wyznaczeniu punktu środkowego takiego szeregu akumulatorów oraz transferze energii z akumulatora o wyższym napięciu do akumulatora o niższym napięciu.
Dzięki dużej wydajności prądowej balanserów z serii BL nadają się one zarówno do stosowania z niewielkimi akumulatorami (40Ah) jak i również z tymi o dużej pojemności (200Ah). Zaawansowany algorytm balansowania daje możliwość wykorzystania balansera do pracy z akumulatorami kwasowo-ołowiowymi jak również litowymi.
Charakterystyka pracy:
- Urządzenie pracuje w całym zakresie dopuszczalnych dla akumulatora napięć, zawsze starając się utrzymać równe wartości napięcia na nich.
- W całym zakresie napięć oraz zarówno podczas ładowania jak i rozładowywania akumulatorów balanser kompensuje różnicę w pojemności akumulatorów tak by proces ładowania i rozładowania odbywał się optymalnie.
- Przy dużych różnicach naładowania akumulatorów w każdych warunkach gwarantuje transfer energii z akumulatora bardziej naładowanego do mniej naładowanego tak by napięcia na nich były równe.

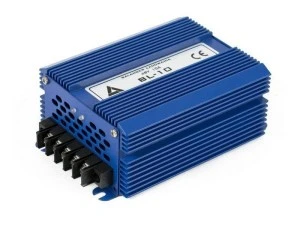

- Dzięki dużej wydajności prądowej doskonale nadaje się zarówno do akumulatorów o pojemnościach do 100 Ah - wersja BL-5 (kompensuje prąd ładowania i rozładowania do 5A) oraz powyżej 100Ah wersja BL-10 (kompensuje do 10A).
Dane techniczne
Napięcie zasilania: 30 ÷ 60 VDC
Zakres napięć balansowanych: 36 ÷ 60 VDC
Maksymalny prąd balansujący: 10 A
Zabezpieczenie przeciążeniowe: 11 A
Bezpiecznik: 15 A
Zabezpieczenie termiczne: 70 °C
Pobór prądu bez obciążenia: 13 mA
Zakłócenia na wyjściu: < 50 mV
Zakłócenia na wejściu: < 50 mV
Zakres temperatury pracy: -25 do 50 °C
Obciążalność złącza alarm: 2 A
Sprawność: 0,92 %
Chłodzenie: aktywne
Obsługiwane akumulatory: AGM, GEL, LiFePO4
Wyprowadzenia: 5x złącze śrubowe M4
Obudowa: aluminium
Stopień ochrony: IP21
Wymiary (dł. x sz. x wys.): 150 x 95 x 55 [mm]
Waga: 0,5 kg
